Pengenalan Produk
Transduser ultrasonik frekuensi tinggi 2,5M-10MHz-lebih sensitif terhadap koefisien refleksi antarmuka dan mendeteksi inklusi kecil untuk kerusakan akibat kelelahan di dalam material, menunjukkan keseimbangan yang baik antara penetrasi dan resolusi. Ia mengalami lebih sedikit atenuasi ketika merambat pada material berdinding tipis, sehingga cocok untuk mendeteksi pelat tipis dan bagian presisi (seperti komponen semikonduktor atau perangkat medis). Hal ini untuk menghindari ketidakmampuan gelombang frekuensi rendah untuk dipantulkan secara efektif karena panjang gelombangnya yang lebih panjang.
Transduser Ultrasonik Frekuensi Tinggi-10MHz 2,5M-10MHz adalah elemen kristal kunci di dalam probe NDT, seperti probe ultrasonik kristal tunggal/ganda, yang memerlukan keramik piezoelektrik dengan kemurnian-kemurnian tinggi dan-stabilitas tinggi, seperti PZT-4. Dibutuhkan koefisien piezoelektrik (d33) dan koefisien kopling elektromekanis (kt) untuk memenuhi kebutuhan getaran frekuensi tinggi.
Selain itu, proses produksi memerlukan proses sintering yang rumit dan perlakuan polarisasi karena penyimpangan kemurnian atau cacat kisi dapat mengurangi sensitivitas atau distorsi sinyal.
Spesifikasi Produk
Kami memiliki probe ultrasonik konvensional berikut dengan-transduser ultrasonik frekuensi tinggi, yang merupakan probe lurus ultrasonik-kristal tunggal dan probe lurus-kristal ganda. Di bawah ini adalah spesifikasi utamanya.

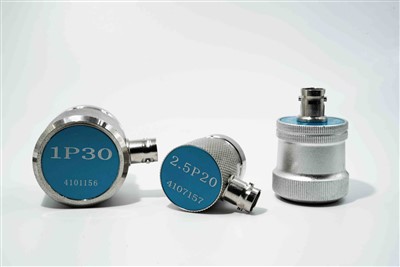

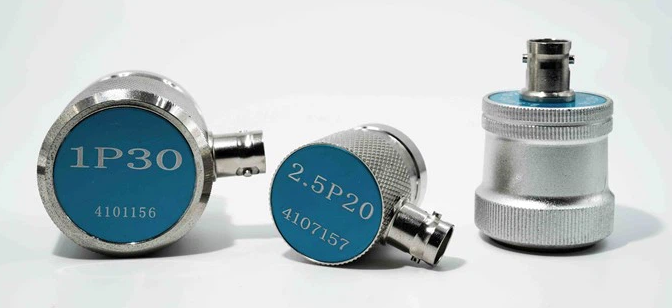

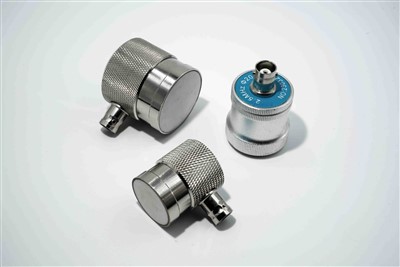

Probe Lurus Ultrasonik Kristal Tunggal
|
Frekuensi Ultrasonik (MHz) |
Diameter transduser piezoelektrik (mm) |
Stopkontak |
|
0.5 |
20 |
Q9 |
|
28 |
||
|
1.25 |
14 |
Q9 |
|
20 |
||
|
28 |
||
|
2.5 |
14 |
Q9 |
|
20 |
||
|
28 |
||
|
5 |
14 |
Q9 |
|
14 |
||
|
20 |
Probe Lurus Ultrasonik Kristal Ganda
|
Frekuensi Ultrasonik (MHz) |
Diameter transduser piezoelektrik (mm) |
Fokus |
Stopkontak |
|
1.25 |
20 |
5 |
Q6 (Pasangan)
|
|
15 |
|||
|
2.5 |
10 |
5 |
|
|
8 |
|||
|
10 |
|||
|
14 |
5 |
||
|
10 |
|||
|
15 |
|||
|
20 |
|||
|
30 |
|||
|
5 |
6 |
5 |
|
|
8 |
|||
|
10 |
|||
|
8 |
5 |
||
|
8 |
|||
|
10 |
|||
|
10 |
5 |
||
|
8 |
|||
|
10 |
|||
|
14 |
5 |
||
|
10 |
|||
|
15 |
|||
|
20 |
|||
|
30 |
|||
|
20 |
5 |
||
|
10 |
|||
|
15 |
|||
|
20 |
|||
|
30 |
Contoh Kasus Kerja Sama Klien
Salah satu klien kami memiliki proyek probe lurus kristal tunggal khusus, dan di bawah ini adalah persyaratan teknisnya untuk transduser ultrasonik frekuensi tinggi dan status lingkungan kerja untuk transduser tersebut. Dan saya bangga mengatakan bahwa kami dapat memenuhi semua data teknis yang dibutuhkan klien dengan sukses.
Spesifikasi teknis diperlukan oleh klien saya.
Transduser ultrasonik piezoelektrik harus dirancang untuk digunakan dalam jaringan pipa dalam aliran cairan, minyak, dan produk minyak bumi yang tidak agresif dalam kondisi dengan parameter yang ditunjukkan pada Tabel 1.
Tabel 1
|
n / |
nama Parameter |
Nilai |
|
1 |
2 |
3 |
|
1 |
Suhu cairan dalam pipa, derajat |
dari minus 15 menjadi ditambah 60 |
|
2 |
Tekanan cairan yang dipompa dalam pipa, MPa, tidak lebih |
dari 14 |
Parameter transduser ultrasonik piezoelektrik harus memenuhi persyaratan menurut 5.2 dan persyaratan desain setelah terpapar faktor eksternal berikut:
jet udara dengan parameter yang diberikan pada Tabel 3.
Tabel 3
|
n / |
nama Parameter |
Nilai |
|
1 |
2 |
3 |
|
1 |
Suhu, derajat |
dari 110 hingga 120 |
|
2 |
Durasi pemaparan, |
dari jam 9 sampai jam 11 |
|
3 |
Jumlah eksposur per jam, kali |
5 |
|
4 |
Interval antar eksposur, min, tidak kurang |
5 |
getaran sinusoidal dengan parameter yang diberikan pada Tabel 4, dalam dua arah yang saling tegak lurus (radial dan aksial);
Tabel 4
|
n / |
nama Parameter |
Nilai |
|
1_2 |
_ 2 |
3 |
|
1 |
Frekuensi getaran, Hz |
dari 5 hingga 200 |
|
2 |
Amplitudo percepatan, g (m/s2) |
5 (49) |
beban kejut ganda dengan parameter yang diberikan pada Tabel 5 dalam dua arah yang saling tegak lurus (radial dan aksial);
tekanan media kontak (air): 14 MPa;
kontak suhu sedang (air) ditambah 60 derajat.
Transduser ultrasonik piezoelektrik harus mempertahankan status fungsionalnya ketika terkena faktor eksternal berikut:
getaran sinusoidal dengan parameter yang diberikan pada Tabel 4 pada arah radial;
beberapa beban kejut dengan parameter yang diberikan pada Tabel 5 dalam arah radial;
Tabel 5
|
n / |
nama Parameter |
Nilai |
|
1 |
2 |
3 |
|
1 |
Nilai percepatan guncangan puncak, g (m/s2) |
15 (147) |
|
2 |
Durasi denyut kejut, ms |
20 |
|
3 |
Jumlah pukulannya, tidak kurang |
1000 |
tekanan media kontak (air): 14 MPa;
kontak suhu sedang (air) ditambah 60 derajat

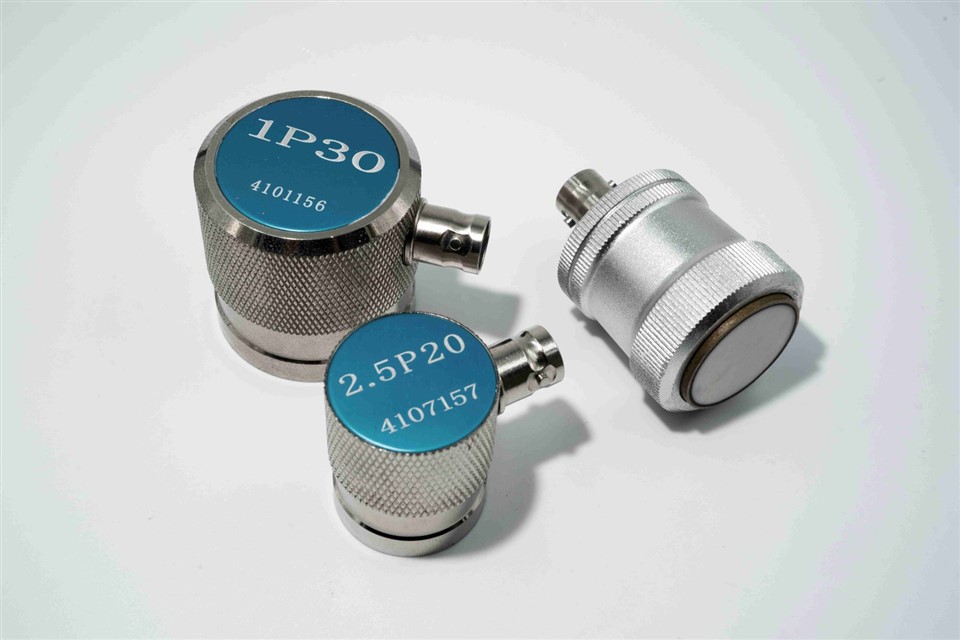

Ini adalah probe ultrasonik yang kami rancang untuk klien sesuai dengan spesifikasi data.
Pertanyaan Umum
T: Berapa kisaran frekuensi untuk transduser ultrasonik frekuensi tinggi?
J: Rentang frekuensi untuk-transduser ultrasonik frekuensi tinggi biasanya antara 1 dan 15 MHz. Transduser ini biasanya digunakan dalam berbagai aplikasi seperti pencitraan medis,-pengujian non-destruktif, dan pembersihan industri. Mereka dirancang untuk memancarkan gelombang suara pada frekuensi yang berada di atas apa yang dapat didengar oleh telinga manusia, yang memungkinkan mereka menembus bahan padat dan memberikan gambar atau pengukuran yang detail. Transduser ultrasonik frekuensi tinggi-sangat andal, efisien, dan efektif di bidangnya masing-masing. Teknologi di balik perangkat ini terus berkembang, menjadikannya alat yang berharga bagi berbagai industri.
T: Apa keuntungan menggunakan transduser ultrasonik frekuensi tinggi?
J: Transduser ultrasonik frekuensi tinggi-banyak digunakan di berbagai industri seperti bidang medis, industri, dan ilmiah. Keuntungan menggunakan-transduser ultrasonik frekuensi tinggi meliputi
1. Resolusi yang ditingkatkan: Transduser ultrasonik frekuensi tinggi-memiliki panjang gelombang kecil, sehingga menghasilkan resolusi lebih tinggi dan kejernihan gambar lebih baik. Hal ini menjadikannya ideal untuk aplikasi seperti pencitraan dan deteksi ultrasonik.
2. Penetrasi yang lebih baik: Gelombang ultrasonik berfrekuensi tinggi menembus material lebih baik daripada gelombang berfrekuensi lebih rendah. Hal ini menjadikannya ideal untuk pengujian non-destruktif, terutama untuk material tipis atau rapuh.
3. Pemindaian lebih cepat: Transduser-frekuensi tinggi dapat memindai lebih cepat dibandingkan transduser-frekuensi rendah, sehingga ideal untuk aplikasi-yang sensitif terhadap waktu seperti pencitraan medis.
4. Mengurangi interferensi:-transduser frekuensi tinggi memiliki interferensi minimal dari faktor lingkungan seperti suhu dan kelembapan, sehingga menghasilkan hasil yang lebih akurat dan andal.
5. Peningkatan efisiensi: Transduser-frekuensi tinggi memerlukan lebih sedikit energi untuk menghasilkan gelombang ultrasonik, sehingga menghasilkan pengoperasian yang lebih efisien dan-efektif biaya.
Kesimpulannya, transduser ultrasonik frekuensi tinggi menawarkan keunggulan signifikan dibandingkan transduser frekuensi rendah dalam hal resolusi, penetrasi, kecepatan pemindaian, pengurangan interferensi, dan efisiensi. Keunggulan ini menjadikannya alat yang penting di banyak industri yang mengutamakan akurasi dan keandalan.
