Probe/Transduser Lurus Ultrasonik Kristal Tunggal

Rincian

Probe/Transduser Lurus Ultrasonik Kristal Tunggal terdiri dari chip piezoelektrik tunggal yang dapat mengirim dan menerima gelombang ultrasonik. Probe kristal tunggal biasanya digunakan untuk mendeteksi ketebalan material dan cacat bawah permukaan. Karena hanya ada satu transduser piezoelektrik, struktur probe kristal tunggal relatif sederhana, biayanya rendah, dan cocok untuk berbagai tugas pengujian dasar yang tidak merusak.

Klasifikasi produk

Pemeriksaan UT

Share to

Kirim permintaan

Deskripsi Produk

Probe Lurus Ultrasonik Kristal Tunggal/Transduser terdiri dari soket, cangkang, film pelindung, chip piezoelektrik, bahan penyerap suara, dll. Deteksi gelombang longitudinal probe lurus umumnya digunakan untuk mendeteksi bahan mentah seperti pelat baja dan tempa atau material setelah normalisasi.

Fungsi komponen probe lurus adalah sebagai berikut:

(1) Transmisi/penerimaan gelombang ultrasonik diselesaikan dengan chip piezoelektrik;

(2) Lapisan pelindung terbuat dari-lembaran korundum dengan kekerasan tinggi, yang-tahan aus;

(3) Cangkang paduan aluminium, perawatan sandblasting permukaan;

(4) Bahan penyerap suara-digunakan untuk menyerap kebisingan di bagian belakang chip;

(5) Soket adalah antarmuka sinyal listrik, yang dihubungkan ke instrumen melalui jalur probe.

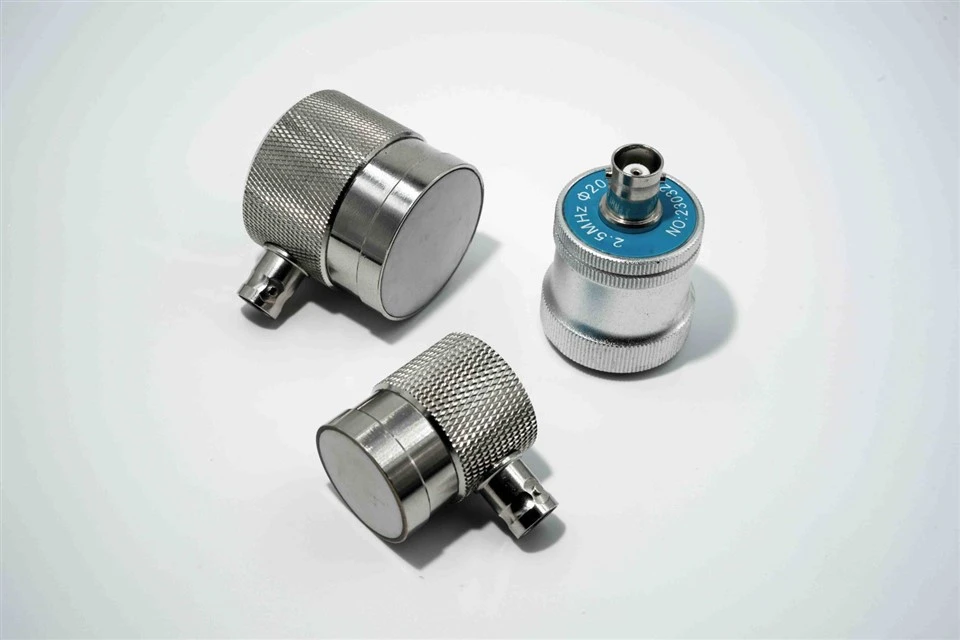

Gambar Produk

Single crystal Probe Single Crystal Ultrasonic Straight Probe

Spesifikasi Produk

Probe Lurus Ultrasonik Konvensional

Frekuensi Ultrasonik (MHz)	Diameter transduser piezoelektrik (mm)	Stopkontak
0.5	20	Q9
	28
1.25	14	Q9
	20
	28
2.5	14	Q9
	20
	28
5	14	Q9
	14
	20

Probe Lurus Ultrasonik Mikro

Frekuensi Ultrasonik (MHz)	Diameter transduser piezoelektrik (mm)	Stopkontak
2.5	6	Q6
	8
	10
	12
5	6	Q6
	8
	10
	12
10	6

Aplikasi Produk

Deteksi cacat dekat permukaan

Pemeriksaan bagian tipis

Pemeriksaan material bagian yang tebal atau{0}}sulit-ditembus

Komposit dan plastik

Bilah turbin

Bagian logam biasa dengan geometri sederhana

Inspeksi manual terhadap pelat, tempa, batangan, billet, dan coran

Pemeriksaan tabung, pipa, tangki

Pemeriksaan obligasi

Komponen mesin

Casing

Pertanyaan Umum

T: Apa yang dimaksud dengan Probe/Transduser Lurus Ultrasonik kristal tunggal?

A: A: Probe lurus ultrasonik mengacu pada probe yang hanya memiliki satu chip piezoelektrik di dalamnya. Emisi dan penyerapan sinyal diselesaikan oleh chip piezoelektrik, dan chip piezoelektrik bergantung pada emisi gelombang longitudinal untuk mendeteksi objek.
T: apa kegunaan Probe/transduser Ultrasonik?
A: Probe gelombang longitudinal biasanya disebut probe lurus, yang terutama digunakan untuk mendeteksi cacat yang sejajar dengan permukaan uji, seperti pelat, pengecoran, inspeksi penempaan, dll.
T: Apa bahan Probe/Transduser ultrasonik?
A: Probe/Transduser Ultrasonik terbuat dari Keramik Piezoelektrik.
